[#KINECT] HowTo: Mostrar el contenido de la cámara en WPF


Buenas,

después de mostrar como se pinta el Skeleton en Kinect aquí y aquí, hoy vamos a un ejemplo más simple (en lo que cabe) donde mostraremos el contenido de la cámara de Kinect en un IMAGE de WPF.

Tutorial

1. Crear un nuevo proyecto de tipo WPF Application en Visual Studio 2010.

2. Agregamos las siguientes referencias

  • Microsoft.Research.Kinect
    <%Program Files%>\Microsoft SDKs\Kinect\v1.0 Beta2\Assemblies\Microsoft.Research.Kinect.dll

3. Modificamos la MainWindow para mostrar un título y un Image donde mostraremos el contenido de la cámara

   1: <Window x:Class="ElBruno.KinectViewer.MainWindow"

   2:         xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"

   3:         xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"

   4:         Title="El Bruno - Kinect Viewer" Height="480" Width="740">

   5:     <Grid>

   6:         <TextBlock Text="Camera Viewer" FontSize="20"

   7:                     HorizontalAlignment="Center" Foreground="Black" />

   8:         <Image x:Name="CameraViewer" Margin="10,40,10,10" Stretch="Fill" />

   9:     </Grid>

  10: </Window>

4. A continuación inicializamos el runtime de Kinect (líneas 17 a 26), teniendo en cuenta que solo utilizaremos el feed de la cámara (línea 22). Además nos suscribimos al evento VideoFrameReady() que es el que nos entregará la información para procesarla y mostrarla en nuestro Image (línea 36).

   1: public partial class MainWindow

   2: {

   3:     private Runtime _kinect;

   4:     private InteropBitmapHelper _imageHelper;

   5:

   6:     public MainWindow()

   7:     {

   8:         InitializeComponent();

   9:         Loaded += MainWindowLoaded;

  10:     }

  11:

  12:     void MainWindowLoaded(object sender, RoutedEventArgs e)

  13:     {

  14:         InitKinect();

  15:     }

  16:

  17:     void InitKinect()

  18:     {

  19:         if (Runtime.Kinects.Count == 0)

  20:             return;

  21:         _kinect = Runtime.Kinects[0];

  22:         _kinect.Initialize(RuntimeOptions.UseColor);

  23:         _kinect.VideoStream.Open(ImageStreamType.Video, 2,

  24:                                  ImageResolution.Resolution640x480, ImageType.Color);

  25:         _kinect.VideoFrameReady += KinectVideoFrameReady;

  26:     }

  27:

  28:     void KinectVideoFrameReady(object sender, ImageFrameReadyEventArgs e)

  29:     {

  30:         var planarImage = e.ImageFrame.Image;

  31:         if (_imageHelper == null)

  32:         {

  33:             _imageHelper = new InteropBitmapHelper(planarImage.Width,

  34:                                                    planarImage.Height,

  35:                                                    planarImage.Bits);

  36:             CameraViewer.Source = _imageHelper.InteropBitmap;

  37:         }

  38:         else

  39:         {

  40:             _imageHelper.UpdateBits(planarImage.Bits);

  41:         }

  42:     }

  43: }

5. En este ejemplo estoy utilizando una clase distribuida con el SDK de Kinect, InteropBitmapHelper que nos ayuda a trabajar de una forma más efectiva con las imágenes.

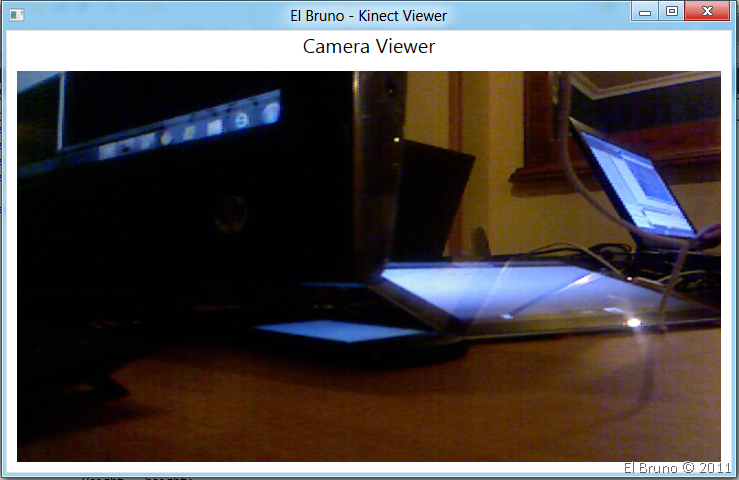

6. Una vez terminado el proyecto, ya podemos ejecutar el mismo y podremos ver el feed de la cámara del sensor Kinect


Nota: ya lo sé, la tableta, un HP TouchSmart, 2 portátiles, etc. demasiado para un domingo … Confundido

Puedes descargar el ejemplo desde

https://skydrive.live.com/embedicon.aspx/Code%20Samples/2011%2011%2013%20ElBruno.KinectViewer.zip?cid=bef06dffdb192125&sc=documents



Saludos @ Home

El Bruno
