Buenas,
los archivos DGML, de los que hablado bastante en posts previos han incorporado un par de novedades interesantes en Visual Studio 11.
Una de las que más me ha llamado la atención es que ahora podemos editar la posición de los nodos del gráfico y esa información se almacena dentro del mismo.
Si por ejemplo, creamos un archivo DGML con la siguiente información:
1: <DirectedGraph xmlns="http://schemas.microsoft.com/vs/2009/dgml">
2: <Links>
3: <Link Source="Bruno" Target="Valentino" />
4: <Link Source="Bruno" Target="Martina" />
5: <Link Source="Pao" Target="Valentino" />
6: <Link Source="Pao" Target="Martina" />
7: </Links>
8: </DirectedGraph>

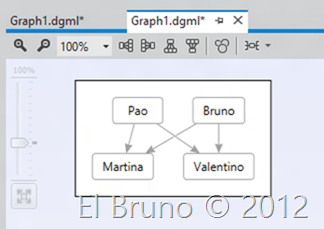

Podremos ver lo siguiente en el visor gráfico

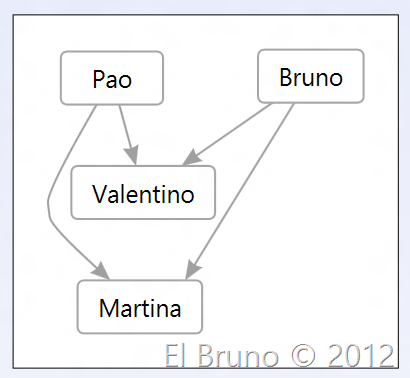

Ahora podemos mover los contenidos del gráfico a nuestro criterio. Por ejemplo en este caso veo que además han incorporado los “conectores inteligentes” para el automatic chart.
Si vemos la información que se ha generado en el contenido del DGML veremos que ahora tenemos mucho más para trabajar.
1: <?xml version='1.0' encoding='utf-8'?>
2: <DirectedGraph xmlns="http://schemas.microsoft.com/vs/2009/dgml">
3: <Nodes>
4: <Node Id="Bruno" Bounds="99.7241031138102,-9.33186195373535,51.6633333333333,25.96" Label="Bruno" UseManualLocation="True" />
5: <Node Id="Martina" Bounds="11.4679100863139,103.543610028076,60.9266666666667,25.96" Label="Martina" UseManualLocation="True" />
6: <Node Id="Pao" Bounds="3.25611114501953,-8.40670049756368,50,25.96" Label="Pao" UseManualLocation="True" />
7: <Node Id="Valentino" Bounds="8.41111859003703,47.5835100280762,70.3266666666667,25.96" Label="Valentino" UseManualLocation="True" />
8: </Nodes>
9: <Links>
10: <Link Source="Bruno" Target="Martina" Bounds="68.7575836181641,16.628137588501,48.8051223754883,79.2549724578857" />
11: <Link Source="Bruno" Target="Valentino" Bounds="69.6639488796923,16.6281380462646,37.1953348604241,25.8227892240103" />
12: <Link Source="Pao" Target="Martina" Bounds="-3.06789708137512,17.5532989501953,23.9082214832306,79.9630508422852" />
13: <Link Source="Pao" Target="Valentino" Bounds="31.8073044893709,17.553299407959,5.84093040266691,21.3492393330849" />
14: </Links>
15: <Properties>
16: <Property Id="Bounds" DataType="System.Windows.Rect" />
17: <Property Id="Label" Label="Label" Description="Displayable label of an Annotatable object" DataType="System.String" />
18: <Property Id="UseManualLocation" DataType="System.Boolean" />
19: </Properties>
20: </DirectedGraph>
Lo dicho, nice feature para VS11.
Saludos @ Home
El Bruno
 |
 |
 |
